上海辉鱼钢筋除锈与表面处理规范，提升粘结力
#行业资讯 ·2026-07-15 17:24:49
上海辉鱼钢筋表面处理的核心是：锚固段彻底除锈、达到 Sa2.5 级、粗糙度 Ra50–100μm、无油无尘，可使粘结力提升40%–70%。下面按标准、工艺、验收、禁忌给出完整规范。
一、适用范围与锈蚀分级

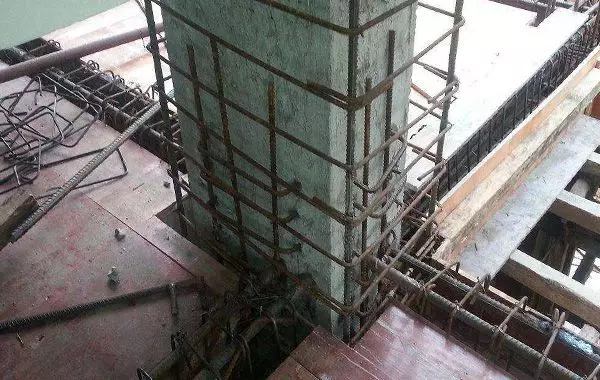

适用：所有植筋锚固段（外露段后做防腐，不处理）。
处理长度：设计锚深 + 50mm（防止边缘漏处理）。
锈蚀分级（按 GB/T 8923）：
A 级：无锈，出厂原色；
B 级（轻度浮锈）：表面薄锈，无氧化皮；
C 级（中度氧化皮）：氧化皮疏松、局部脱落；
D 级（重度锈蚀）：坑蚀、截面损失 > 5%，严禁使用。
二、除锈标准（必须达标）
等级：Sa2.5 级（彻底除锈，无可见锈、氧化皮）。
外观：露出均匀金属光泽，无黑斑、无锈粉。
粗糙度：Ra50–100μm（手摸如砂纸，微观凹凸利于咬合）。
洁净度：白手套擦拭无锈粉、无油污、无粉尘。
三、“四步法” 施工工艺（除锈→糙化→除油→防尘）
1）除锈（按锈级选工具）
B 级浮锈：电动钢丝刷（300–500rpm），轴向往复 5–8 次，禁止横向划伤。
C 级氧化皮：角磨机 + 钢丝轮（1500–2000rpm），肋条两侧重点打磨，均匀移动。
D 级重锈：直接更换钢筋，不得打磨后使用。
2）表面糙化（提升粘结力关键）
工具：80–120 目砂纸或砂轮片。
操作：轴向轻扫，形成均匀微观粗糙面；禁止抛光、打蜡、涂漆。
效果：Ra50–100μm，胶体可嵌入凹坑，形成机械咬合 + 化学键合。
3）除油脱脂（界面成败关键）
试剂：丙酮（工业级，无水）。
操作：无尘布蘸丙酮反复擦拭 2–3 次，至无油痕、无污渍。
要点：0.1μm 油膜即可隔绝粘结，拉拔必界面破坏。
4）防尘保护（处理后至注胶前）
处理后4 小时内必须注胶，避免二次返锈、沾灰。
暂不用：密封袋封存，置于干燥无尘处。
四、粘结力提升机理（为什么必须严做）
铁锈：疏松氧化层强度低、隔离界面，粘结力降50%–80%。
粗糙度：Ra50–100μm 使胶体嵌入微观凹坑，粘结力升 40%–70%。
油污：极薄油膜完全隔绝胶筋界面，拉拔呈胶层脱落。
五、验收检查表（现场必查）
除锈等级：Sa2.5 级，金属光泽均匀 □
粗糙度：Ra50–100μm，手摸粗糙 □
洁净度：白手套擦拭无锈粉、油污 □
处理长度：设计锚深 + 50mm □
无横向划伤、无抛光、无涂漆 □
六、常见错误与对策
❌ 只清浮尘不除氧化皮：粘结力不足、后期脱粘；对策：Sa2.5 级彻底除锈。
❌ 横向打磨划伤：应力集中、胶体易裂；对策：轴向打磨。
❌ 不除油或用酒精替代丙酮：界面弱、拉拔失败；对策：丙酮专用脱脂。
❌ 处理后长时间放置：二次返锈、沾灰；对策：4 小时内注胶、密封保护。
