钢结构动载节点｜辉鱼 FHL‑F 定型锚栓高效施工（动载不松、安装即受力）
钢结构动载节点（梁柱连接、设备底座、振动设备基础）核心痛点是交变振动易松脱、疲劳承载力衰减、施工慢需养护；上海辉鱼 FHL‑F 后扩底定型锚栓以全金属机械锁键 + 自锁反楔，实现百万次疲劳不松动、安装即受力、无需固化等待，是钢结构动载高效施工首选。
一、动载核心优势（钢结构专用）
✅ 1. 机械锁键 + 自锁反楔，越震越紧
- 专用扩底钻头切出孔底锥形空腔，锁片撑开与混凝土齿状刚性咬合，不靠摩擦、不靠胶体。
- 交变振动产生微位移→锁键自动楔紧，无滑移间隙、不回缩，彻底解决 “越震越松”。
- 动载硬数据：200 万次交变位移≤0.3mm、承载力衰减＜3%；500 万次循环衰减＜7%，远超 ETA 标准。

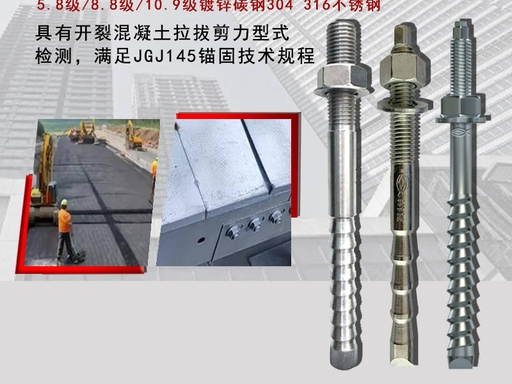

✅ 2. 全金属结构，安装即受力（无养护期）
- 材质：8.8 级高强碳钢 / 316 不锈钢，热镀锌≥50μm，耐 - 25℃～+60℃。
- 纯机械锚固，无需植筋胶、无需等待固化，钻孔→扩底→插栓→拧紧即可承载，大幅缩短工期。
✅ 3. 抗震 C2 级，开裂混凝土可用
- ETA C2 级抗震，地震往复荷载下不滑移、不拔出。
- 适配 **≤0.3mm 微裂混凝土 **，承载力保持≥80%；小边距≥60mm 不崩角，适合梁柱边缘密集锚固。
二、钢结构动载节点高效施工（6 步标准化，10 分钟 / 根）
1. 施工准备
- 基材：混凝土≥C25，清理表面浮浆、油污；钢筋扫描仪定位，避开主筋。
- 机具：冲击钻、FHL‑F 专用扩底钻头、清孔刷、高压风枪、扭矩扳手。
- 锚栓：按动载规格选（M12/M16/M20），螺杆、锁片、套管、螺母配齐。
2. 定位钻孔（精准控径 / 深）
- 放线：按钢结构节点图定位，边距≥60mm、间距≥10d，孔位偏差≤2mm。
- 钻孔：M16 用 20mm 钻头，有效埋深 **≥10d（M16≥160mm）**，垂直度≤1°。
- 扩底：换专用扩底钻头，孔底切锥形空腔，深度与锚栓锁片匹配。
3. 清孔（动载关键：无尘无渣）
- 清孔刷往复 3–5 次，刷除孔壁浮灰；
- 高压风（≥0.5MPa）从孔底向外吹 2 次；
- 孔内无粉尘、无积水、无油污，确保锁片与混凝土紧密咬合。
4. 植入锚栓（旋转插入，不敲击）
- 螺杆除锈除油，端部倒角；
- 匀速旋转插入到底，锁片进入扩底空腔；
- 严禁敲击，避免锁片变形、咬合失效。
5. 扭矩紧固（一步到位，无需二次复紧）
- 拧紧螺母，锁片完全撑开，与混凝土齿状咬合；
- 扭矩标准：M16→80N·m、M20→120N·m，扭矩扳手精准控制。
- 动载自锁：紧固后无需二次复紧，十年免维护。
6. 拉拔验收（动载必检）
- 按 JGJ 145-2013，非破坏性拉拔至 1.15 倍设计荷载，持荷 5min 无滑移。
- 抽样：每 100 根抽 1 根，且不少于 3 根；动载节点100% 全数检查。
三、钢结构动载选型速查表（C30 混凝土）
表格
| 锚栓规格 | 有效埋深 | 抗拉设计值 | 抗剪设计值 | 适用场景 |
|---|---|---|---|---|
| M12 | 120mm | ≥35kN | ≥20kN | 轻型钢结构、檩条固定 |
| M16 | 160mm | ≥60kN | ≥35kN | 主钢结构梁柱节点、设备底座 |
| M20 | 200mm | ≥90kN | ≥55kN | 重载振动设备、吊车梁连接 |
四、常见问题与避坑（动载高频隐患）
- 扩底不到位→承载力不足：用原装专用扩底钻头，肉眼可见孔底锥形空腔。
- 清孔不彻底→振动松脱：严格 “一刷两吹”，手电筒检查孔内无尘。
- 敲击安装→锁片变形：全程旋转插入，严禁锤击，避免咬合失效。
- 边距不足→崩边：边距≥60mm，密集排布用小规格多锚栓分散受力。
五、核心记忆点
钢结构动载选 FHL‑F：机械锁键 + 自锁反楔 + 安装即受力
- 动载稳：百万次疲劳不松动，越震越紧
- 施工快：无养护期，10 分钟 / 根，当天安装当天承载
- 安全高：抗震 C2 级，开裂混凝土可用，验收无忧
